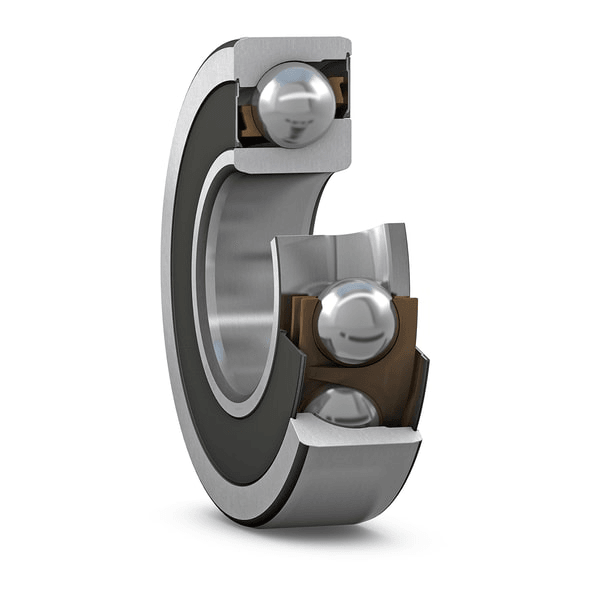

7204-B-XL-2RS-TVH
尺寸
| d | 20 mm | 内径 |
|---|---|---|
| D | 47 mm | 外径 |
| B | 14 mm | 宽度 |
| d1 | ≈ 30.85 mm | 内环肩部直径（大侧面） |
| d2 | ≈ 25.87 mm | 内环肩部直径（小侧面） |
| D2 | ≈ 37.7 mm | Recess diameter of outer ring (large side face) |
| D5 | ≈ 43.2 mm | Recess diameter of outer ring (small side face) |
| a | 21 mm | 侧面到压力点的距离 |
| r1,2 | min. 1 mm | 倒角尺寸 |
| r3,4 | min. 0.6 mm | 倒角尺寸 |
支座尺寸
| da | min. 25.6 mm | 轴台直径 |
|---|---|---|
| da | max. 30 mm | 轴台直径 |
| Da | max. 41.4 mm | 支座直径外壳 |
| Db | max. 42.8 mm | 轴承座支撑台（或止挡台）的直径 |
| ra | max. 1 mm | 圆角半径 |
| rb | max. 0.6 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 13.3 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 7.65 kN |
| 疲劳载荷极限 | Pu | 0.325 kN |
| 参考速度 | 19 000 r/min | |
| 极限速度 | 14 000 r/min | |
| 最小轴向载荷系数 | A | 0.00113 |
| 最小径向载荷系数 | kr | 0.095 |
| 极限值 | e | 1.14 |
| 计算系数（单、串联） | X | 0.35 |
|---|---|---|
| 计算系数（单、串联） | Y0 | 0.26 |
| 计算系数（单、串联） | Y2 | 0.57 |
| 计算系数（背对背、面对面） | X | 0.57 |
|---|---|---|
| 计算系数（背对背、面对面） | Y0 | 0.52 |
| 计算系数（背对背、面对面） | Y1 | 0.55 |
| 计算系数（背对背、面对面） | Y2 | 0.93 |
公差和间隙
一般轴承规格
- 公差：正常（）、P6、P5、正常（英寸）
- 内部间隙：CA+CB+CC，G
- 预加载：GA+GB+GC
轴承接口
- 标准条件下的阀座公差
- 公差和由此产生的配合
