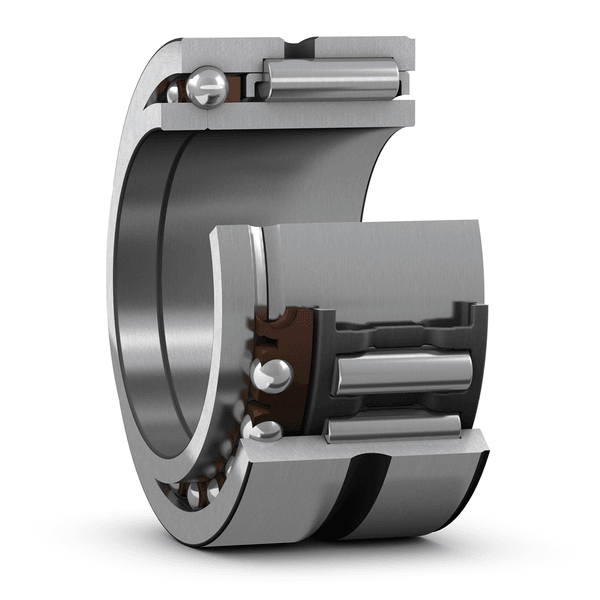

NKIB 5913-XL
尺寸
| d | 65 mm | 孔径 |
|---|---|---|
| D | 90 mm | 外径 |
| B | 38 mm | 宽度 |
| C | 34 mm | 宽度 of outer ring |
| F | 72 mm | Diameter of inner ring raceway |
| r1,2 | min. 1 mm | Chamfer dimension |
支撑座尺寸
| da | min. 70 mm | Diameter of shaft abutment |
|---|---|---|
| Da | max. 85 mm | 支撑座直径 |
| ra | max. 1 mm | Radius of fillet |
计算数据
| 基本额定动载荷, radial | C | 61.6 kN |
|---|---|---|
| 基本额定静载荷, radial | C0 | 120 kN |
| 基本额定动载荷, axial | C | 9.96 kN |
| 基本额定静载荷, axial | C0 | 19.2 kN |
| 疲劳载荷极限, radial | Pu | 14.6 kN |
| 疲劳载荷极限, axial | Pu | 0.816 kN |
| 参考速度 | 5 600 r/min | |
| 极限速度 | 6 300 r/min |
公差和间隙
一般轴承规格
- Tolerances: Normal
- 径向内部间隙:表
设计考虑因素
- 轴和外径公差:表
