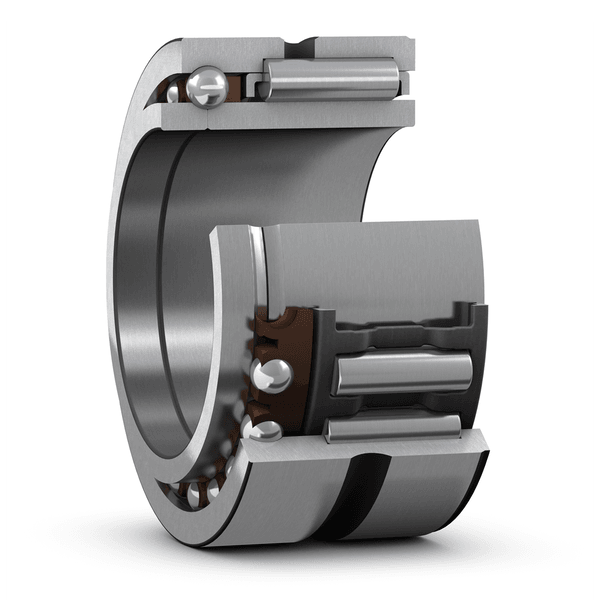

NKIB 5910-XL
尺寸
| d | 50 mm | 孔径 |
|---|---|---|
| D | 72 mm | 外径 |
| B | 34 mm | 宽度 |
| C | 30 mm | 宽度 of outer ring |
| F | 58 mm | Diameter of inner ring raceway |
| r1,2 | min. 0.6 mm | Chamfer dimension |
支撑座尺寸
| da | min. 54 mm | Diameter of shaft abutment |
|---|---|---|
| Da | max. 68 mm | 支撑座直径 |
| ra | max. 0.6 mm | Radius of fillet |
计算数据
| 基本额定动载荷, radial | C | 47.3 kN |
|---|---|---|
| 基本额定静载荷, radial | C0 | 85 kN |
| 基本额定动载荷, axial | C | 7.74 kN |
| 基本额定静载荷, axial | C0 | 13.7 kN |
| 疲劳载荷极限, radial | Pu | 10.6 kN |
| 疲劳载荷极限, axial | Pu | 0.579 kN |
| 参考速度 | 7 000 r/min | |
| 极限速度 | 8 000 r/min |
公差和间隙
一般轴承规格
- Tolerances: Normal
- 径向内部间隙：表
设计考虑因素
- 轴和外径公差：表
