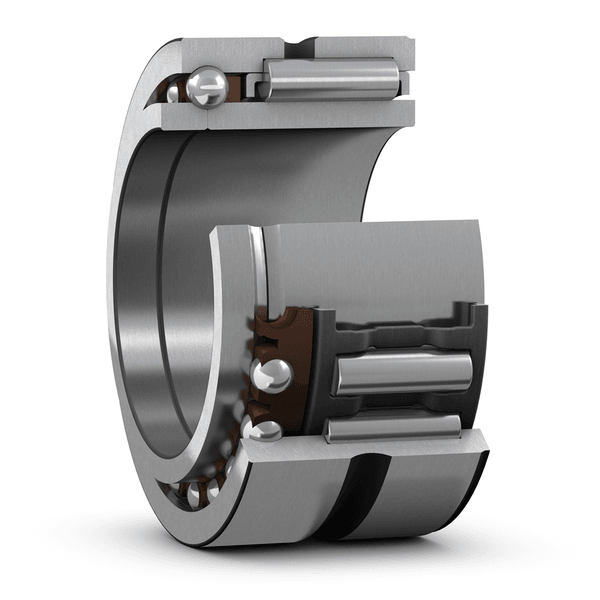

NKIB 5903-XL
尺寸
| d | 17 mm | 孔径 |
|---|---|---|
| D | 30 mm | 外径 |
| B | 20 mm | 宽度 |
| C | 18 mm | 宽度 of outer ring |
| F | 22 mm | Diameter of inner ring raceway |
| r1,2 | min. 0.3 mm | Chamfer dimension |
支撑座尺寸
| da | min. 19 mm | Diameter of shaft abutment |
|---|---|---|
| Da | max. 28 mm | 支撑座直径 |
| ra | max. 0.3 mm | Radius of fillet |
计算数据
| 基本额定动载荷, radial | C | 11.4 kN |
|---|---|---|
| 基本额定静载荷, radial | C0 | 16.3 kN |
| 基本额定动载荷, axial | C | 2.24 kN |
| 基本额定静载荷, axial | C0 | 2.74 kN |
| 疲劳载荷极限, radial | Pu | 1.96 kN |
| 疲劳载荷极限, axial | Pu | 0.116 kN |
| 参考速度 | 18 000 r/min | |
| 极限速度 | 20 000 r/min |
公差和间隙
一般轴承规格
- Tolerances: Normal
- 径向内部间隙:表
设计考虑因素
- 轴和外径公差:表
