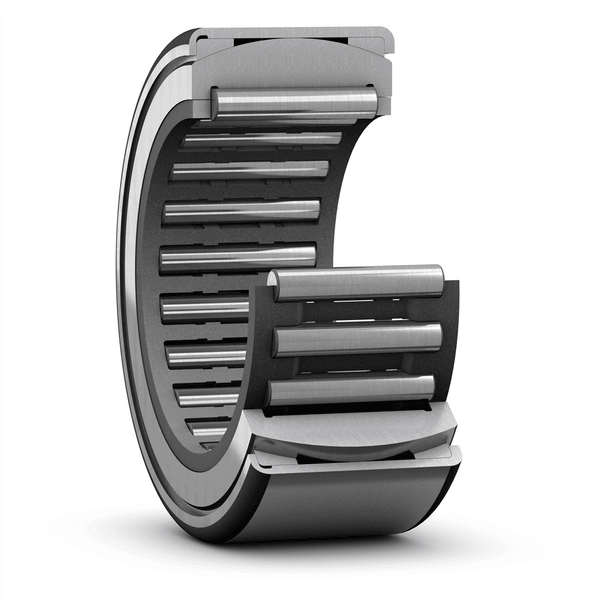

RPNA 40/55-XL
尺寸
| Fw | 40 mm | 滚筒下直径 |
|---|---|---|
| D | 55 mm | 外径 |
| C | 20 mm | 宽度 |
| D1 | 50.5 mm | Shoulder diameter sleeve |
| r | min. 0.8 mm | Chamfer dimension sheet steel sleeve |
支撑座尺寸
| Da | min. 49.5 mm | Smallest permissible abutment diameter housing |
|---|---|---|
| Da | max. 50.5 mm | 支撑座直径 |
| ra | max. 0.8 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 26.4 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 51 kN |
| 疲劳载荷极限 | Pu | 6.3 kN |
| 参考速度 | 10 000 r/min | |
| 极限速度 | 11 000 r/min |
公差和间隙
一般轴承规格
- Tolerances: Normal, ISO - F6 (Fw)
- 径向内部间隙:表
设计考虑因素
- 轴和外径公差:表
