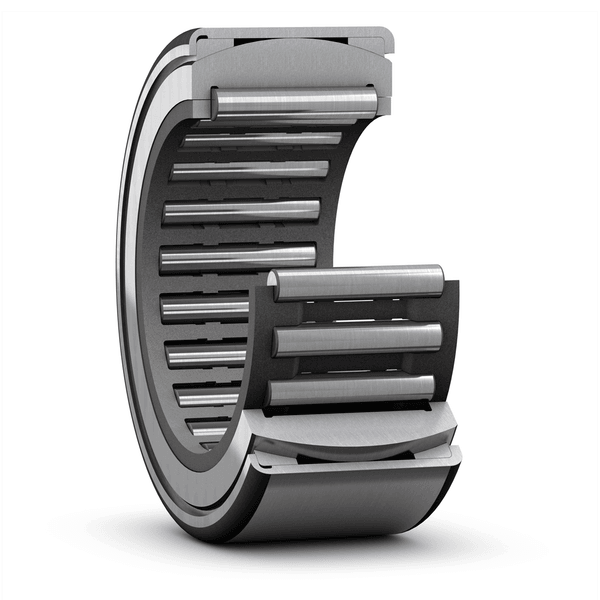

RPNA 30/47-XL
尺寸
| Fw | 30 mm | 滚筒下直径 |
|---|---|---|
| D | 47 mm | 外径 |
| C | 20 mm | 宽度 |
| D1 | 42 mm | Shoulder diameter sleeve |
| r | min. 0.8 mm | Chamfer dimension sheet steel sleeve |
支撑座尺寸
| Da | min. 41 mm | Smallest permissible abutment diameter housing |
|---|---|---|
| Da | max. 42 mm | 支撑座直径 |
| ra | max. 0.8 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 22.9 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 38 kN |
| 疲劳载荷极限 | Pu | 4.8 kN |
| 参考速度 | 13 000 r/min | |
| 极限速度 | 15 000 r/min |
公差和间隙
一般轴承规格
- Tolerances: Normal, ISO - F6 (Fw)
- 径向内部间隙：表
设计考虑因素
- 轴和外径公差：表
