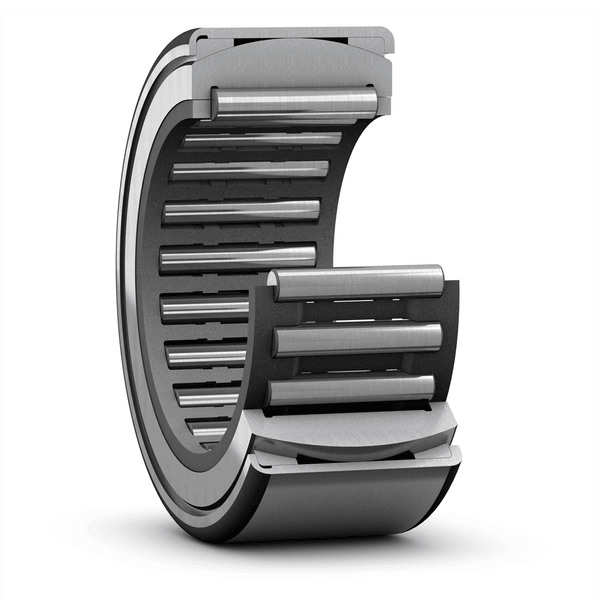

RPNA 15/28-XL
尺寸
| Fw | 15 mm | 滚筒下直径 |
|---|---|---|
| D | 28 mm | 外径 |
| C | 12 mm | 宽度 |
| D1 | 24.5 mm | Shoulder diameter sleeve |
| r | min. 0.8 mm | Chamfer dimension sheet steel sleeve |
支撑座尺寸
| Da | min. 23.5 mm | Smallest permissible abutment diameter housing |
|---|---|---|
| Da | max. 24.5 mm | 支撑座直径 |
| ra | max. 0.8 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 7.37 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 9.15 kN |
| 疲劳载荷极限 | Pu | 1.08 kN |
| 参考速度 | 24 000 r/min | |
| 极限速度 | 28 000 r/min |
公差和间隙
一般轴承规格
- Tolerances: Normal, ISO - F6 (Fw)
- 径向内部间隙：表
设计考虑因素
- 轴和外径公差：表
