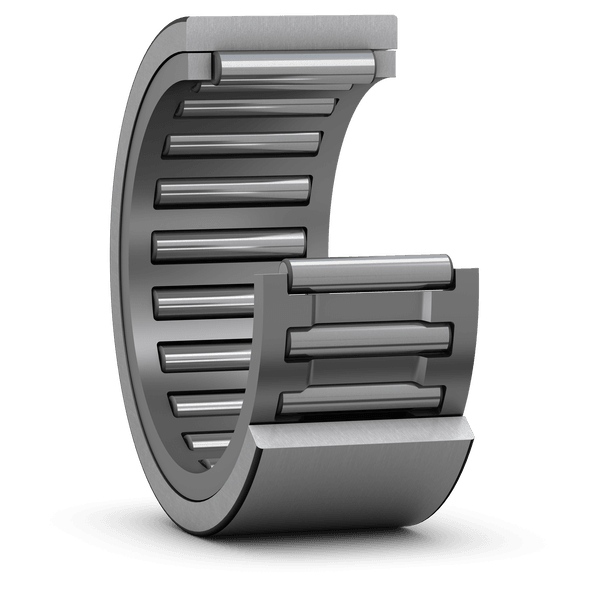

RNAO 17X25X13-XL
尺寸
| Fw | 17 mm | 滚筒下直径 |
|---|---|---|
| D | 25 mm | 外径 |
| C | 13 mm | 宽度 |
| E | 21 mm | 沟道直径 outer ring |
| r1,2 | min. 0.3 mm | 倒角尺寸外圈 |
支撑座尺寸
| da | 20.6 mm | 无法兰轴承轴的最小允许支座直径 |
|---|---|---|
| Da | 21.3 mm | 支撑座直径 |
| Db | 17.4 mm | 无法兰轴承的最小允许支座直径外壳 |
| ra | max. 0.3 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 10.1 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 14.6 kN |
| 疲劳载荷极限 | Pu | 1.73 kN |
| 参考速度 | 22 000 r/min | |
| 极限速度 | 26 000 r/min |
相关密封件
公差和间隙
一般轴承规格
- 公差：正常、P6、P5、ISO-F6（Fw）
- 径向内部间隙：表
设计考虑因素
- 外径公差：表
- 轴公差：操作间隙
