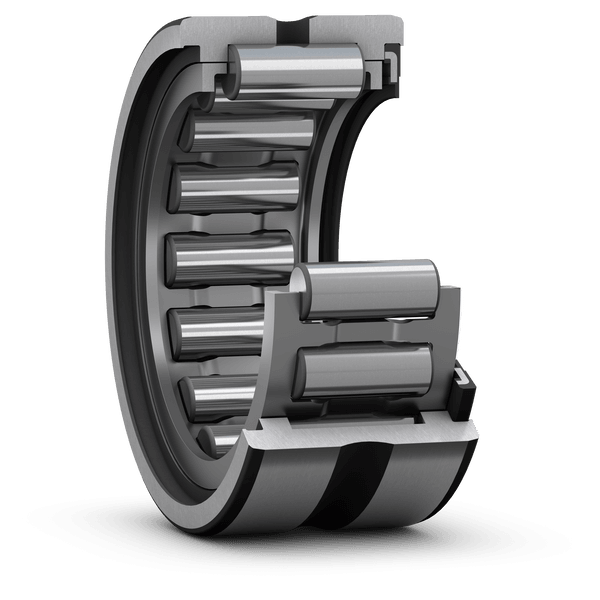

RNA 4901-RSR-XL
尺寸
| Fw | 16 mm | 滚筒下直径 |
|---|---|---|
| D | 24 mm | 外径 |
| C | 13 mm | 宽度 |
| r1,2 | min. 0.3 mm | 倒角尺寸外圈 |
支撑座尺寸
| Da | max. 22 mm | 支撑座直径 |
|---|---|---|
| ra | max. 0.3 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 8.09 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 9.65 kN |
| 疲劳载荷极限 | Pu | 1.14 kN |
| 极限速度 | 11 000 r/min |
相关密封件
公差和间隙
一般轴承规格
- 公差：正常、P6、P5、ISO-F6（Fw）
- 径向内部间隙：表
设计考虑因素
- 外径公差：表
- 轴公差：操作间隙
