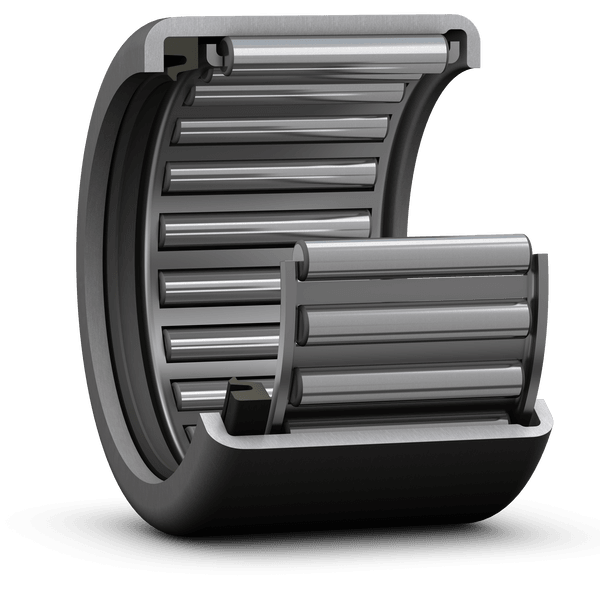

HK 3018-RS
尺寸
| Fw | 30 mm | 滚筒下直径 |
|---|---|---|
| D | 37 mm | 外径 |
| C | 18 mm | 宽度 |
| r | min. 0.8 mm | 倒角尺寸拉制杯(外圈) |
计算数据
| 基本额定动载荷 | C | 16.5 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 29 kN |
| 疲劳载荷极限 | Pu | 3.4 kN |
| 极限速度 | 5 600 r/min |
相关产品
| 内环IR系列 | IR 25x30x20.5 |
| 内环LR系列 | LR 25x30x20.5 |
公差和间隙
一般轴承规格
- 公差:表
设计考虑因素
- 轴和外径公差:表
| Fw | 30 mm | 滚筒下直径 |
|---|---|---|
| D | 37 mm | 外径 |
| C | 18 mm | 宽度 |
| r | min. 0.8 mm | 倒角尺寸拉制杯(外圈) |
| 基本额定动载荷 | C | 16.5 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 29 kN |
| 疲劳载荷极限 | Pu | 3.4 kN |
| 极限速度 | 5 600 r/min |
| 内环IR系列 | IR 25x30x20.5 |
| 内环LR系列 | LR 25x30x20.5 |
一般轴承规格
设计考虑因素
