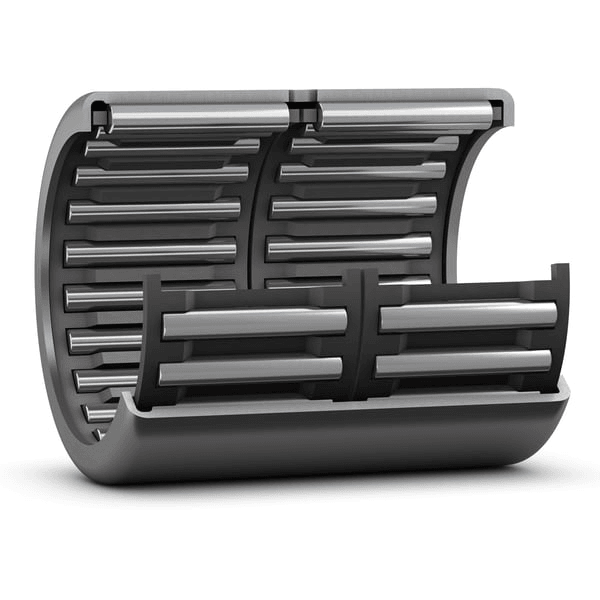

HK 2538
尺寸
| Fw | 25 mm | 滚筒下直径 |
|---|---|---|
| D | 32 mm | 外径 |
| C | 38 mm | 宽度 |
| r | min. 0.8 mm | 倒角尺寸拉制杯（外圈） |
计算数据
| 基本额定动载荷 | C | 33 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 65.5 kN |
| 疲劳载荷极限 | Pu | 8 kN |
| 参考速度 | 9 500 r/min | |
| 极限速度 | 11 000 r/min |
相关产品
| 内环IR系列 | IR 20x25x38.5 |
| 内环LR系列 | LR 20x25x38.5 |
| 径向轴密封，横截面高度低，单唇 | G 25x32x4 |
公差和间隙
一般轴承规格
- 公差：表
设计考虑因素
- 轴和外径公差：表
