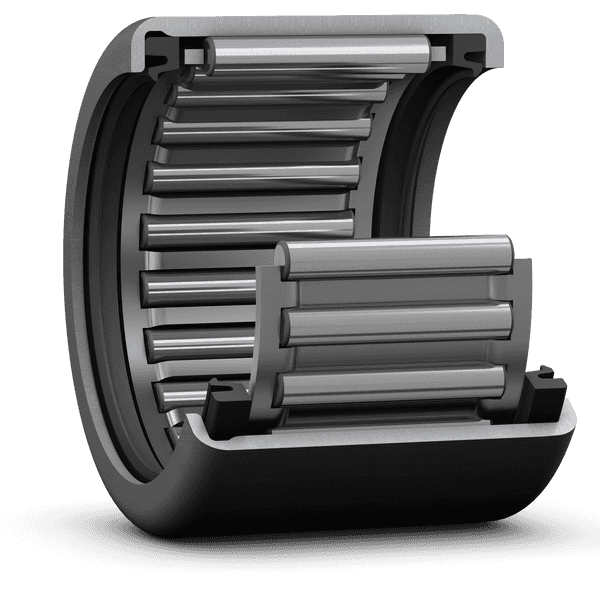

HK 1516-2RS
尺寸
| Fw | 15 mm | 滚筒下直径 |
|---|---|---|
| D | 21 mm | 外径 |
| C | 16 mm | 宽度 |
| r | min. 0.8 mm | 倒角尺寸拉制杯（外圈） |
计算数据
| 基本额定动载荷 | C | 7.48 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 10 kN |
| 疲劳载荷极限 | Pu | 1.14 kN |
| 极限速度 | 9 500 r/min |
相关产品
| 内环IR系列 | IR 12x15x16.5 |
| 内环LR系列 | LR 12x15x16.5 |
公差和间隙
一般轴承规格
- 公差：表
设计考虑因素
- 轴和外径公差：表
| Fw | 15 mm | 滚筒下直径 |
|---|---|---|
| D | 21 mm | 外径 |
| C | 16 mm | 宽度 |
| r | min. 0.8 mm | 倒角尺寸拉制杯（外圈） |
| 基本额定动载荷 | C | 7.48 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 10 kN |
| 疲劳载荷极限 | Pu | 1.14 kN |
| 极限速度 | 9 500 r/min |
| 内环IR系列 | IR 12x15x16.5 |
| 内环LR系列 | LR 12x15x16.5 |
一般轴承规格
设计考虑因素
