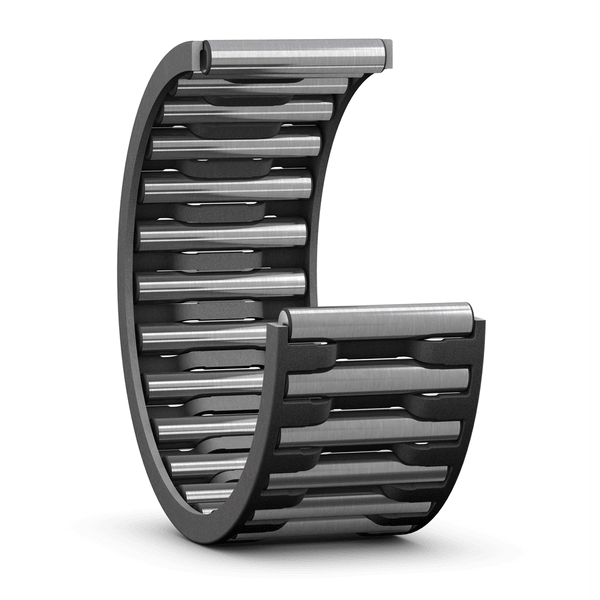

K 20X26X13
尺寸
| Fw | 20 mm | 滚筒下直径 |
|---|---|---|
| Ew | 26 mm | 外径 滚筒配件 |
| U | 13 mm | 宽度 滚针和保持架组件 |
计算数据
| 基本额定动载荷 | C | 13.8 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 18 kN |
| 疲劳载荷极限 | Pu | 2.16 kN |
| 参考速度 | 19 000 r/min | |
| 极限速度 | 22 000 r/min |
相关产品
| Designation associated G design 径向轴密封 with a low cross-sectional height | G 20x26x4 |
| Designation associated SD design 径向轴密封 with a low cross-sectional height | SD 20x26x4 |
公差和间隙
一般轴承规格
- 公差：量规
- 径向游隙
设计考虑因素
- 轴和外径公差
