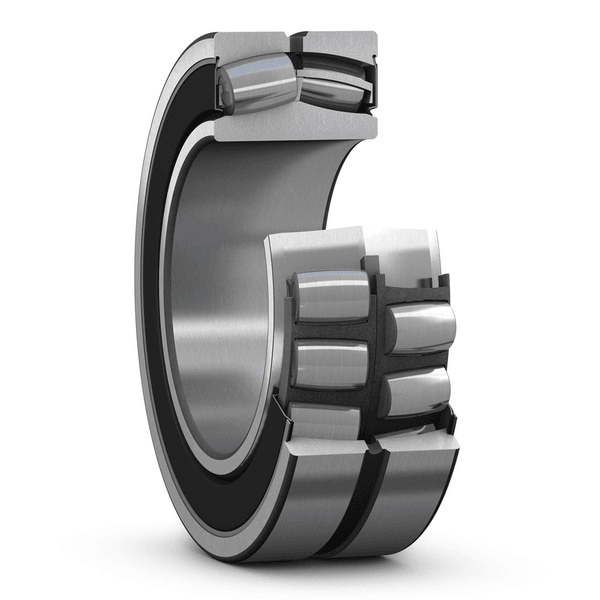

24144-BE-XL-K30
| 钻孔类型 | 锥度1:30 |
尺寸
| d | 220 mm | 内径 |
|---|---|---|
| tΔdmp | 0.0 – 0.03 mm | 中等内径偏差限值 |
| tΔSL | 0.0 – 0.046 mm | 锥形坡度偏差限值 |
| D | 370 mm | 外径 |
| tΔDmp | -0.04 – 0.0 mm | 中等外径偏差限值 |
| B | 150 mm | 宽度 |
| tΔBs | -0.08 – 0.0 mm | 环宽偏差限值 |
| d2 | ≈ 242 mm | 内环肩部直径 |
| D1 | ≈ 326 mm | 外圈肩部/凹槽直径 |
| b | 11.1 mm | 润滑槽宽度 |
| K | 6 mm | 润滑孔直径 |
| r1,2 | min. 4 mm | 倒角尺寸 |
正常的 | ISO尺寸公差等级 |
支座尺寸
| Da | max. 353 mm | 支撑座直径 |
|---|---|---|
| ra | max. 3 mm | 圆角半径 |
计算数据
| HYNY性能等级 | HYNY探索者 | |
| 基本额定动载荷 | C | 2 199 kN |
| 基本额定静载荷 | C0 | 3 350 kN |
| 疲劳载荷极限 | Pu | 285 kN |
| 极限速度 | 390 r/min | |
| 极限值 | e | 0.4 |
| 计算系数 | Y1 | 1.7 |
| 计算系数 | Y2 | 2.5 |
| 计算系数 | Y0 | 1.6 |
跳动公差
| 组装轴承内圈截面高度范围 | tKia | 10 µm |
|---|---|---|
| 内圈侧面到孔的最大跳动量 | tSd | 11 µm |
| 组装轴承外圈截面高度范围 | tKea | 20 µm |
| 外圈外表面垂直度 | tSD | 6.5 µm |
| ISO地质公差等级 | P5 |
径向游隙
| 最小初始间隙 | 180 µm |
| 最大初始间隙 | 250 µm |
公差和间隙
一般轴承规格
- 公差:正常的, P6, P5,
锥形孔;1:12,锥形孔;1:30 - 径向游隙:圆柱形孔、锥形孔
轴承接口
- 标准条件下的阀座公差
- 公差和由此产生的配合
