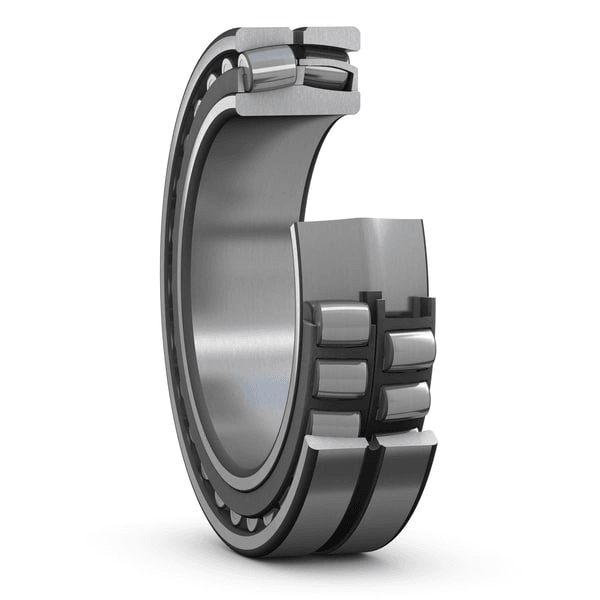

24034 -BE-XL
| 钻孔类型 | 圆柱形的 |
尺寸
| d | 170 mm | 内径 |
|---|---|---|
| tΔdmp | -0.025 – 0.0 mm | 中等内径偏差限值 |
| D | 260 mm | 外径 |
| tΔDmp | -0.035 – 0.0 mm | 中等外径偏差限值 |
| B | 90 mm | 宽度 |
| tΔBs | -0.08 – 0.0 mm | 环宽偏差限值 |
| d2 | ≈ 188 mm | 内环肩部直径 |
| D1 | ≈ 226 mm | 外圈肩部/凹槽直径 |
| b | 8.3 mm | 润滑槽宽度 |
| K | 4.5 mm | 润滑孔直径 |
| r1,2 | min. 2.1 mm | 倒角尺寸 |
正常的 | ISO尺寸公差等级 |
支座尺寸
| da | min. 181 mm | 轴台直径 |
|---|---|---|
| Da | max. 249 mm | 支撑座直径 |
| ra | max. 2 mm | 圆角半径 |
计算数据
| HYNY性能等级 | HYNY探索者 | |
| 基本额定动载荷 | C | 963 kN |
| 基本额定静载荷 | C0 | 1 460 kN |
| 疲劳载荷极限 | Pu | 137 kN |
| 参考速度 | 1 600 r/min | |
| 极限速度 | 2 400 r/min | |
| 极限值 | e | 0.33 |
| 计算系数 | Y1 | 2 |
| 计算系数 | Y2 | 3 |
| 计算系数 | Y0 | 2 |
跳动公差
| 组装轴承内圈截面高度范围 | tKia | 8 µm |
|---|---|---|
| 内圈侧面到孔的最大跳动量 | tSd | 10 µm |
| 组装轴承外圈截面高度范围 | tKea | 18 µm |
| 外圈外表面垂直度 | tSD | 6.5 µm |
| ISO地质公差等级 | P5 |
径向游隙
| 最小初始间隙 | 120 µm |
| 最大初始间隙 | 180 µm |
公差和间隙
一般轴承规格
- 公差：正常的, P6, P5,
锥形孔；1:12，锥形孔；1:30 - 径向游隙:圆柱形孔、锥形孔
轴承接口
- 标准条件下的阀座公差
- 公差和由此产生的配合
