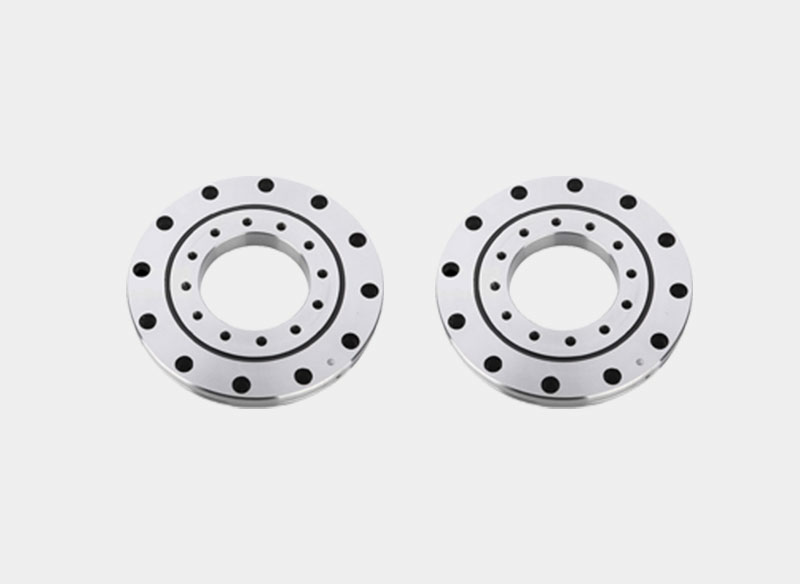

RU带安装孔型

内外圈整体，带安装孔，由于内外圈都有安装孔，安装时不需要固定法兰和支撑座，另外因为内外圈都是整体结构，安装时对性能基本不会有任何影响，因此能够获得稳定的旋转精度和扭矩，适用于内圈或外圈旋转的场合。为了适应人形机器人等行业的小型化需求，HYNY超小型和超薄型RU型产品，孔径最小下探至8mm，厚度薄至5mm。

公称型号(按密封形式区分)		主要尺寸(mm)					滚柱节圆直径	润滑孔	额定载荷(KN)		安装孔关系尺寸(mm)				安装尺寸(mm)		重量(kg)
开式	密封型	d	D	B	r1(min)	r2(min)	dp	d1	Cr	Cor	PCD1	内圈安装孔	PCD2	外圈安装孔	ds	Dh	重量(kg)
RU35045XMN	RU35045XUUMN	350	540	45	2.5	2.5	445.4=RU445X	6	222	473	385	24-M12贯通	505	16-14贯通20衬孔深度13	417	473	35.4
RU35045GMN	RU35045GUUMN	350	540	45	2.5	2.5	445.4=RU445G	6	222	473	385	24-14贯通20衬孔深度13	505	16-14贯通20衬孔深度13	417	473	35.4
RU35045MN	RU35045UUMN	350	540	45	2.5	2.5	445.4=RU445	6	222	473	385	24-14贯通20衬孔深度13	505	16-14贯通20衬孔深度13	417	473	35.4
RU21040XMN	RU21040XUUMN	210	380	40	2.5	2.5	297.3=RU297X	6	156	281	240	16-M12贯通	350	16-14贯通20衬孔深度13	272	320	21.3
RU21040GMN	RU21040GUUMN	210	380	40	2.5	2.5	297.3=RU297G	6	156	281	240	16-14贯通20衬孔深度13	350	16-14贯通20衬孔深度13	272	320	21.3
RU21040MN	RU21040UUMN	210	380	40	2.5	2.5	297.3=RU297	6	156	281	240	16-14贯通20衬孔深度13	350	16-14贯通20衬孔深度13	272	320	21.3
RU16035XMN	RU16035XUUMN	160	295	35	2	2	227.5=RU228X	6	104	173	184	12-M10贯通	270	12-11贯通17.5衬孔深度10.8	208	246	11.4
RU16035GMN	RU16035GUUMN	160	295	35	2	2	227.5=RU228G	6	104	173	184	12-11贯通17.5衬孔深度10.8	270	12-11贯通17.5衬孔深度10.8	208	246	11.4
RU16035MN	RU16035UUMN	160	295	35	2	2	227.5=RU228	6	104	173	184	12-11贯通17.5衬孔深度10.8	270	12-11贯通17.5衬孔深度10.8	208	246	11.4
RU11528XMN	RU11528XUUMN	115	240	28	1.5	1.5	178=RU178X	3.1	84.3	138	139	12-M8通孔，均等配置	217	12-φ9通孔，均等配置 φ14深沉孔,深度13.5	162	198	6.81
RU11528GMN	RU11528GUUMN	115	240	28	1.5	1.5	178=RU178G	3.1	84.3	138	139	12-φ9通孔，均等配置 φ14深沉孔,深度13.5	217	12-φ9通孔，均等配置 φ14深沉孔,深度13.5	162	198	6.63
RU11528MN	RU11528UUMN	115	240	28	1.5	1.5	178=RU178	3.1	84.3	138	139	12-φ9通孔，均等配置 φ14深沉孔,深度13.5	217	12-φ9通孔，均等配置 φ14深沉孔,深度13.5	162	198	6.63
RU9025XMN	RU9025XUUMN	90	210	25	1.5	1.5	147.5=RU148X	3.1	73.4	108	112	12-M8通孔，均等配置	187	12-φ9通孔，均等配置 φ14深沉孔,深度12	132	168	4.83
RU9025GMN	RU9025GUUMN	90	210	25	1.5	1.5	147.5=RU148G	3.1	73.4	108	112	12-φ9通孔，均等配置 φ14深沉孔,深度12	187	12-φ9通孔，均等配置 φ14深沉孔,深度12	132	168	4.67
RU9025MN	RU9025UUMN	90	210	25	1.5	1.5	147.5=RU148	3.1	73.4	108	112	12-φ9通孔，均等配置 φ14深沉孔,深度12	187	12-φ9通孔，均等配置 φ14深沉孔,深度12	132	168	4.67
RU8022XMN	RU8022XUUMN	80	165	22	0.6	1	124=RU124X	3.1	51.1	72	97	10-M5通孔，均等配置	148	10-φ5.5通孔，均等配置 φ9.5深沉孔,深度5.4	107	137	2.63
RU8022GMN	RU8022GUUMN	80	165	22	0.6	1	124=RU124G	3.1	51.1	72	97	10-φ5.5通孔，均等配置 φ9.5深沉孔,深度5.4	148	10-φ5.5通孔，均等配置 φ9.5深沉孔,深度5.4	107	137	2.6
RU8022MN	RU8022UUMN	80	165	22	0.6	1	124=RU124	3.1	51.1	72	97	10-φ5.5通孔，均等配置 φ9.5深沉孔,深度5.4	148	10-φ5.5通孔，均等配置 φ9.5深沉孔,深度5.4	107	137	2.6
RU5515XMN	RU5515XUUMN	55	120	15	0.6	0.6	85=RU85	3.1	20.1	27.7	65	8-M5通孔，均等配置	105	8-φ5.5通孔，均等配置 φ9.5深沉孔深度5.4	76	94	0.96
RU405XMN	RU405XUUMN	40	73	5	0.15	0.15	56.5	-	2.4	3.4	46	8-M2.5通孔，均等配置	65	8-φ2.9通孔，均等配置 φ5.5深沉孔深度2.8	51.5	58	0.1
RU3515XMN	RU3515XUUMN	35	95	15	0.6	0.6	66=RU66	3.1	17.3	20.9	45	8-M4通孔，均等配置	83	8-φ4.5通孔，均等配置 φ8深沉孔深度4.4	56	74	0.66
RU305XMN	RU305XUUMN	30	63	5	0.15	0.15	46.5	-	2.1	2.7	36	8-M2.5通孔，均等配置	55	8-φ2.9通孔，均等配置 φ5.5深沉孔深度2.8	41.5	48	0.08
RU2512XMN	RU2512XUUMN	25	80	12	0.6	0.6	57=RU57	3.1	8.61	10.6	35	6-M3通孔，均等配置	67	6-φ3.4通孔，均等配置 φ6.5深沉孔深度3.3	46.5	58.5	0.4
RU2012XMN	RU2012XUUMN	20	70	12	0.3	0.3	41.5=RU42	3.1	7.6	8.37	28	6-M3通孔，均等配置	57	6-φ3.4通孔，均等配置 φ6.5深沉孔深度3.3	36.5	48.5	0.31
RU205XMN	RU205XUUMN	20	53	5	0.15	0.15	36.5	-	1.8	2.1	26	6-M2.5通孔，均等配置	45	6-φ2.9通孔，均等配置 φ5.5深沉孔深度2.8	31.5	38	0.06
