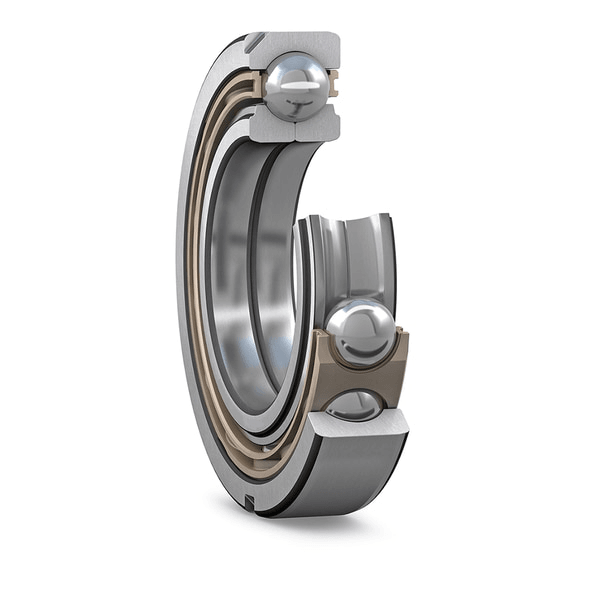

QJ 319-N2-MPA
尺寸
| d | 95 mm | 内径 |
|---|---|---|
| D | 200 mm | 外径 |
| B | 45 mm | 宽度 |
| d1 | ≈ 131 mm | 肩部直径内环 |
| D1 | ≈ 165 mm | 肩部直径外环/内径外壳垫圈 |
| a | 103 mm | 距离压力点（s） |
| h | 11.7 mm | 定位槽深外圈 |
| b | 10.5 mm | 定位槽宽外圈 |
| r0 | 2 mm | 转角半径定位槽 |
| r1,2 | min. 3 mm | 倒角尺寸 内环 |
支座尺寸
| da | min. 109 mm | 轴的支承直径 |
|---|---|---|
| Da | max. 186 mm | 支座直径外壳 |
| ra | max. 2.5 mm | 圆角半径 |
计算数据
| 性能等级 | 探索者 | |
| 基本额定动载荷 | C | 305 kN |
| 基本额定静载荷 | C0 | 340 kN |
| 疲劳载荷极限 | Pu | 11.8 kN |
| 极限速度 | 6 000 r/min | |
| 计算系数 | A | 0.317 |
| 极限值 | e | 0.95 |
| 计算系数 | X | 0.6 |
| 计算系数 | Y0 | 0.58 |
| 计算系数 | Y1 | 0.66 |
| 计算系数 | Y2 | 1.07 |
公差和间隙
一般轴承规格
- 公差：正常，P6
- 内部游隙：表格
轴承接口
- 标准条件下的阀座公差
- 公差和由此产生的配合
