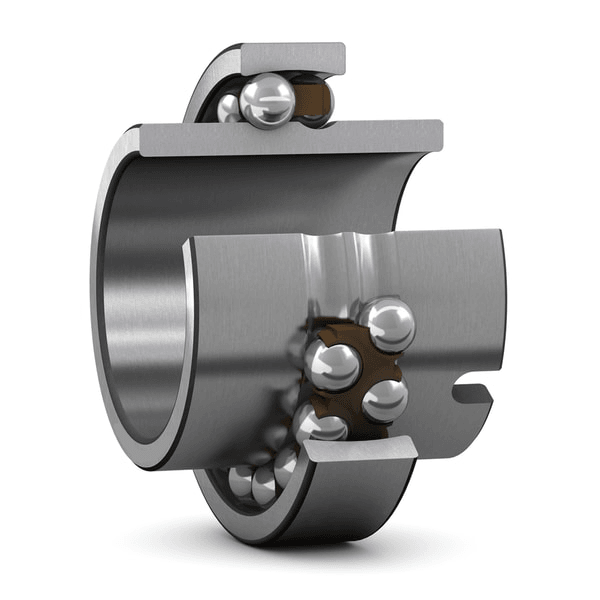

11208 -TVH-C3
| 钻孔类型 | 圆柱形的 |
尺寸
| d | 40 mm | 孔径 |
|---|---|---|
| D | 80 mm | 外径 |
| B | 56 mm | 宽度 |
| C | 18 mm | 宽度 外环 |
| d1 | ≈ 54 mm | 肩部直径内环 |
| D1 | ≈ 67.5 mm | 肩部直径 外环 |
| r1,2 | min. 1.1 mm | 倒角尺寸 |
支座尺寸
| Da | max. 73 mm | 支座直径外壳 |
|---|---|---|
| ra | max. 1.1 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 19 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 6.55 kN |
| 疲劳载荷极限 | Pu | 0.335 kN |
| 极限速度 | 5 000 r/min | |
| 允许的角度偏差 | α | 2.5 ° |
| 计算系数 | kr | 0.04 |
| 极限值 | e | 0.22 |
| 计算系数 | Y0 | 2.8 |
| 计算系数 | Y1 | 2.9 |
| 计算系数 | Y2 | 4.5 |
公差和间隙
一般轴承规格
- 公差：正常，JS7
- 径向内部间隙：表
轴承接口
- 标准条件下的阀座公差
- 公差和由此产生的配合
