51224

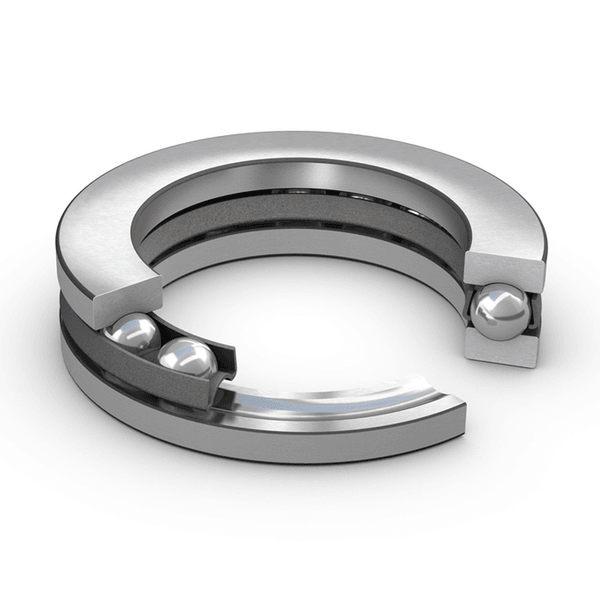

51224_ 推力球轴承
尺寸
| d | 120 mm | 孔径 |
|---|---|---|
| D | 170 mm | 外径 |
| H | 39 mm | 高度 |
| d1 | ≈ 170 mm | 外径 轴圈 |
| D1 | ≈ 123 mm | 内径外壳垫圈 |
| r1,2 | min. 1.1 mm | 倒角尺寸垫圈 |
支座尺寸
| da | min. 150 mm | 支座直径轴 |
|---|---|---|
| Da | max. 140 mm | 支座直径外壳 |
| ra | max. 1 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 127 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 390 kN |
| 疲劳载荷极限 | Pu | 11.8 kN |
| 参考速度 | 1 600 r/min | |
| 极限速度 | 2 200 r/min | |
| 最小载荷系数 | A | 1 |
公差和间隙
一般轴承规格
- 公差：表1
轴承接口
- 标准条件下的阀座公差
- 公差和由此产生的配合
| d |
120
mm
|
内径 |
|---|---|---|
| D |
170
mm
|
外径 |
| H |
39
mm
|
厚度 |
| C |
——
|
高度 |
| C |
127
KN
|
基本额定动载荷 |
| C0 |
390
KN
|
基本额定静载荷 |
| 极限转速 |
1600
r/min
|
|
| 重量 |
2200
kg
|
