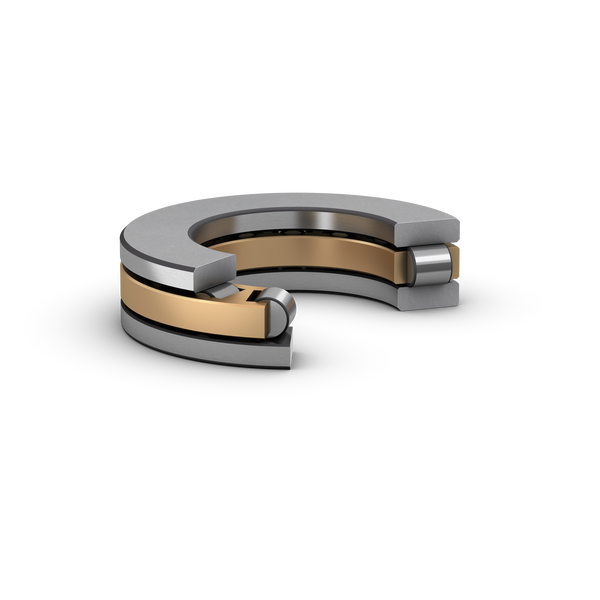

811/630-M
尺寸
| d | 630 mm | 孔径 |
|---|---|---|
| D | 750 mm | 外径 |
| H | 95 mm | 高度 |
| d1 | 746 mm | 外径轴圈 |
| D1 | 634 mm | 孔径外圈 |
| B | 28.5 mm | 轴圈高度 |
| r1,2 | min. 3 mm | 倒角尺寸外壳垫圈 |
支撑座尺寸
| da | min. 732 mm | 支撑轴直径 |
|---|---|---|
| Da | max. 650 mm | 支撑座外径 |
| ra | max. 2.5 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 2 160 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 13 700 kN |
| 疲劳载荷极限 | Pu | 865 kN |
| 参考速度 | 220 r/min | |
| 极限速度 | 450 r/min | |
| 最小轴向载荷系数 | A | 15.015 |
包含的产品
| 轴垫圈 | IW-811/630 |
| 外圈 | OW-811/630 |
公差和间隙
一般轴承规格
- 公差：表、表、值
设计考虑因素
- 表
轴承接口
- 标准条件下的阀座公差
