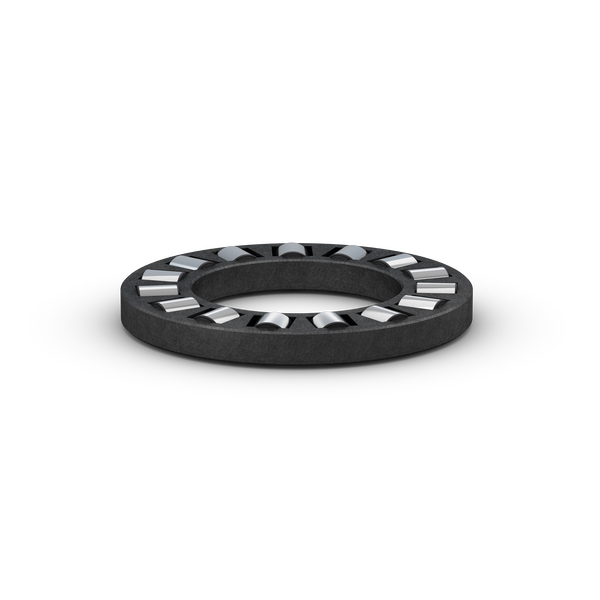

K81103-TV
尺寸
| d | 17 mm | 孔径 |
|---|---|---|
| D | 30 mm | 外径 |
| Dw | 3.5 mm | 直径滚筒 |
| Ea | 18 mm | 滚道直径(最小)滚子和保持架推力组件 |
| Eb | 29 mm | 滚道直径(最大)滚子和保持架推力组件 |
计算数据
| 基本额定动载荷 | C | 12.2 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 31.5 kN |
| 疲劳载荷极限 | Pu | 2.85 kN |
| 参考速度 | 4 300 r/min | |
| 极限速度 | 8 500 r/min | |
| 最小轴向载荷系数 | A | 7.9E-5 |
相关产品
| 轴垫圈 | WS 81103 |
| 外圈 | GS 81103 |
| Universal washer | LS 1730 |
公差和间隙
一般轴承规格
- 公差:表、表、值
设计考虑因素
- 表
轴承接口
- 标准条件下的阀座公差
