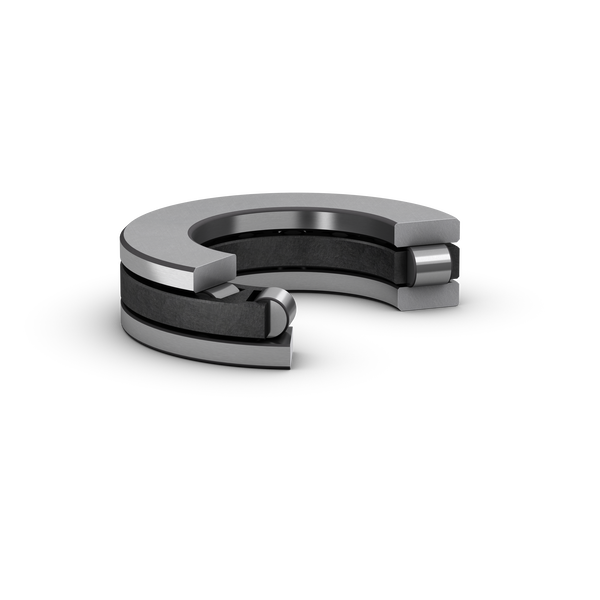

81103-TV
尺寸
| d | 17 mm | 孔径 |
|---|---|---|
| D | 30 mm | 外径 |
| H | 9 mm | 高度 |
| d1 | 30 mm | 外径轴圈 |
| D1 | 18 mm | 孔径外圈 |
| B | 2.75 mm | 轴圈高度 |
| r1,2 | min. 0.3 mm | 倒角尺寸外壳垫圈 |
支撑座尺寸
| da | min. 29 mm | 支撑轴直径 |
|---|---|---|
| Da | max. 18 mm | 支撑座外径 |
| ra | max. 0.3 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 12.2 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 31.5 kN |
| 疲劳载荷极限 | Pu | 2.85 kN |
| 参考速度 | 4 300 r/min | |
| 极限速度 | 8 500 r/min | |
| 最小轴向载荷系数 | A | 7.9E-5 |
包含的产品
| 滚轮和保持架推力组件 | K 81103 TN |
| 轴垫圈 | WS 81103 |
| 外圈 | GS 81103 |
公差和间隙
一般轴承规格
- 公差：表、表、值
设计考虑因素
- 表
轴承接口
- 标准条件下的阀座公差
