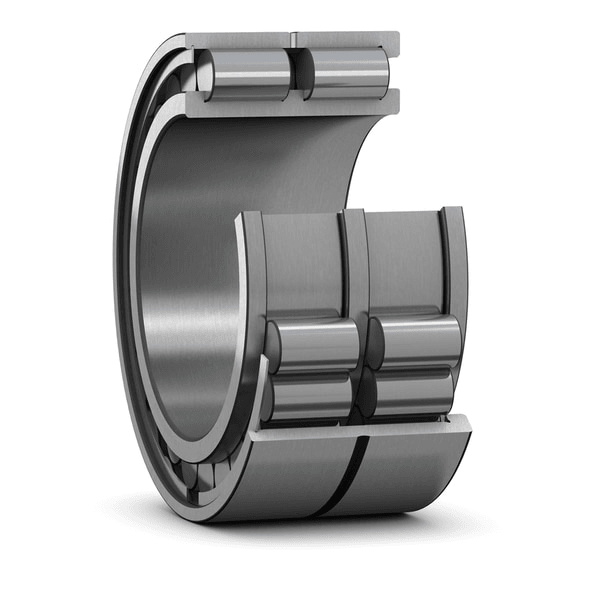

SL18 4690-A
尺寸
| d | 300 mm | 内径 |
|---|---|---|
| D | 420 mm | 外径 |
| B | 118 mm | 宽度 |
| d1 | ≈ 340 mm | 内圈肩径 |
| D1 | ≈ 374 mm | 肩部直径外圈 |
| b1 | 9.4 mm | 外圈环形润滑槽宽度 |
| K | 5 mm | 直径润滑孔（外圈） |
| s | max. 6 mm | 一个轴承环相对于另一个的正常位置的允许轴向位移 |
| r1,2 | min. 3 mm | 倒角尺寸（开式轴承） |
| r3,4 | min. 3 mm | 倒角尺寸 |
支座尺寸
| da | min. 315 mm | 轴的支承直径 |
|---|---|---|
| das | 335 mm | 轴的支承直径 |
| Da | max. 406 mm | 壳体支承直径 |
| ra | max. 2.5 mm | 圆角半径 |
| rb | max. 2.5 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 1 680 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 3 750 kN |
| 疲劳载荷极限 | Pu | 355 kN |
| 参考速度 | 670 r/min | |
| 极限速度 | 800 r/min | |
| 最小载荷系数 | kr | 0.25 |
公差和间隙
一般轴承规格
- 公差：正常
- 径向内部间隙：表
- 轴向游隙
轴承接口
- 标准条件下的座孔公差
- 公差和由此产生的配合
