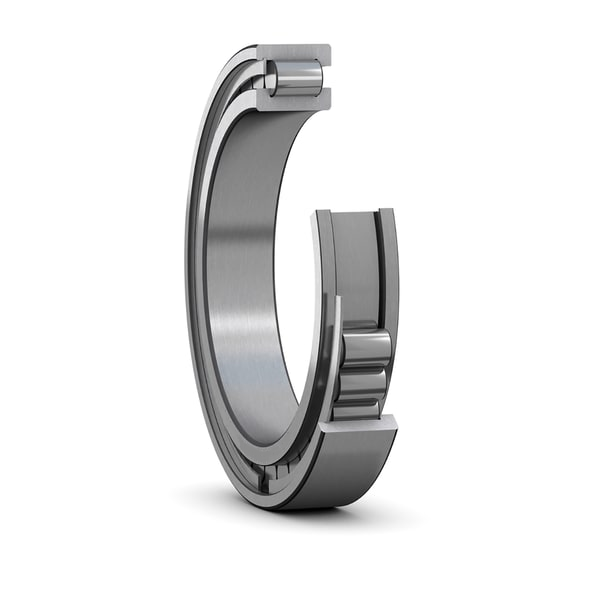

SL183006-A-XL-C3
尺寸
| d | 30 mm | 内径 |
|---|---|---|
| D | 55 mm | 外径 |
| B | 19 mm | 宽度 |
| d1 | ≈ 40 mm | 内圈肩径 |
| D1 | ≈ 45 mm | 肩部直径外圈 |
| E | 49.6 mm | 外圈滚道直径 |
| s | max. 2 mm | 一个轴承环相对于另一个的正常位置的允许轴向位移 |
| r1,2 | min. 1 mm | 倒角尺寸 |
| r3,4 | min. 0.3 mm | 倒角尺寸 |
Parameter r3.4 has either the value specified here or the same value as r1.2. |
支座尺寸
| da | min. 35 mm | 轴的支承直径 |
|---|---|---|
| das | 37.8 mm | 轴的支承直径 |
| Da | max. 50 mm | 壳体支承直径 |
| Db | max. 52 mm | 壳体支承直径 |
| ra | max. 1 mm | 圆角半径 |
| rb | max. 0.3 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 39.6 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 44 kN |
| 疲劳载荷极限 | Pu | 5 kN |
| 参考速度 | 6 000 r/min | |
| 极限速度 | 7 500 r/min | |
| 计算系数 | kr | 0.3 |
| 极限值 | e | 0.3 |
| 计算系数 | Y | 0.4 |
公差和间隙
一般轴承规格
- 公差：正常
- 径向内部间隙：表
轴承接口
- 标准条件下的座孔公差
- 公差和由此产生的配合
