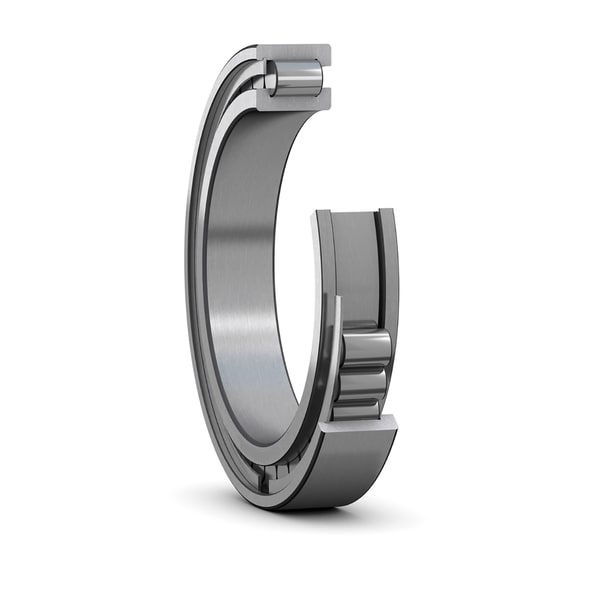

SL183004-A-XL-C3
尺寸
| d | 20 mm | 内径 |
|---|---|---|
| D | 42 mm | 外径 |
| B | 16 mm | 宽度 |
| d1 | ≈ 29 mm | 内圈肩径 |
| D1 | ≈ 33 mm | 肩部直径外圈 |
| E | 36.81 mm | 外圈滚道直径 |
| s | max. 1.5 mm | 一个轴承环相对于另一个的正常位置的允许轴向位移 |
| r1,2 | min. 0.6 mm | 倒角尺寸 |
| r3,4 | min. 0.3 mm | 倒角尺寸 |
Parameter r3.4 has either the value specified here or the same value as r1.2. |
支座尺寸
| da | min. 24 mm | 轴的支承直径 |
|---|---|---|
| das | 26.9 mm | 轴的支承直径 |
| Da | max. 38 mm | 壳体支承直径 |
| Db | max. 39 mm | 壳体支承直径 |
| ra | max. 0.6 mm | 圆角半径 |
| rb | max. 0.3 mm | 圆角半径 |
计算数据
| 基本额定动载荷 | C | 28.1 kN |
|---|---|---|
| 基本额定静载荷 | C0 | 28.5 kN |
| 疲劳载荷极限 | Pu | 3.1 kN |
| 参考速度 | 8 500 r/min | |
| 极限速度 | 10 000 r/min | |
| 计算系数 | kr | 0.3 |
| 极限值 | e | 0.3 |
| 计算系数 | Y | 0.4 |
公差和间隙
一般轴承规格
- 公差:正常
- 径向内部间隙:表
轴承接口
- 标准条件下的座孔公差
- 公差和由此产生的配合
