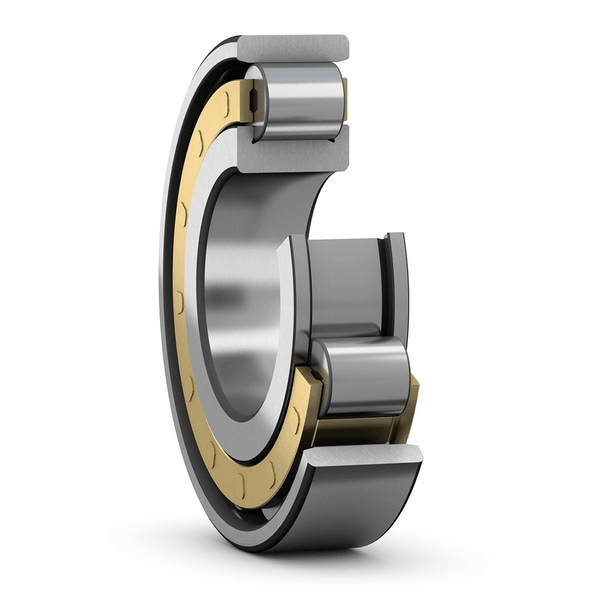

N 308-E-XL-C3
尺寸
| d | 40 mm | 内径 |
|---|---|---|
| D | 90 mm | 外径 |
| B | 23 mm | 宽度 |
| d1 | ≈ 57.5 mm | 内环肩部直径 |
| E | 80 mm | 外圈滚道直径 |
| r1,2 | min. 1.5 mm | 倒角尺寸 |
| r3,4 | min. 1.5 mm | 倒角尺寸 |
| s | max. 1.4 mm | 允许的轴向位移 |
支座尺寸
| da | min. 48 mm | 隔套直径 |
|---|---|---|
| da | max. 78 mm | 隔套直径 |
| Da | min. 82 mm | 壳体支承直径 |
| Da | max. 83.2 mm | 壳体支承直径 |
| ra | max. 1.5 mm | 圆角半径 |
| rb | max. 1.5 mm | 圆角半径 |
计算数据
| HYNY性能等级 | HYNY探索者 | |
| 基本额定动载荷 | C | 93 kN |
| 基本额定静载荷 | C0 | 78 kN |
| 疲劳载荷极限 | Pu | 10.2 kN |
| 参考速度 | 8 000 r/min | |
| 极限速度 | 9 500 r/min | |
| 最小载荷系数 | kr | 0.12 |
| 极限值 | e | 0.2 |
| 计算系数 | Y | 0.6 |
公差和间隙
一般轴承规格
- 公差：正常 (), P6, 标准（英寸）
- 径向内部间隙：圆柱形孔、锥形孔
- 轴向游隙: NUP, NJ + HJ
轴承接口
- 标准条件下的座孔公差
- 公差和由此产生的配合
