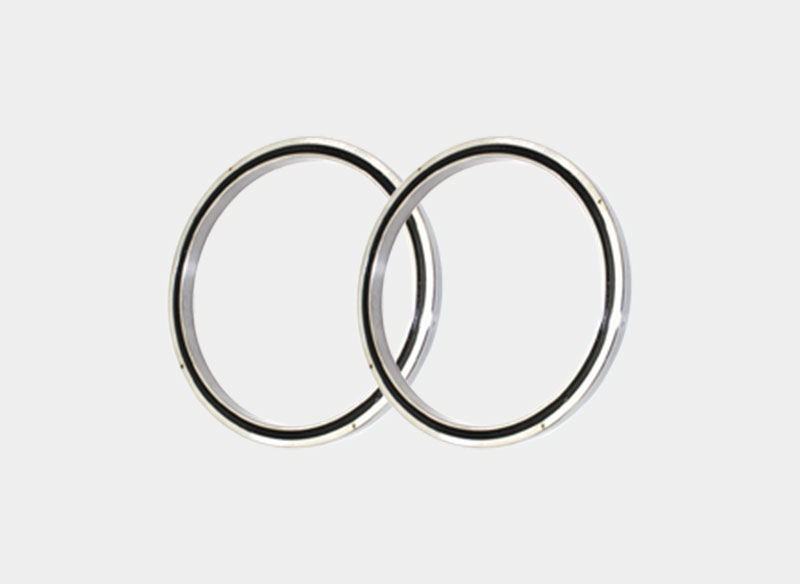

RA薄型

内圈整体，外圈剖分，适合于需要重量轻，紧凑设计的部位，如机器人，机械手旋转部位，并且能够适用于内圈或外圈旋转场合。HYNY提供高刚性内外圈一体结构的RA型交叉滚子轴承，相对应的尺寸型号列在CRBH系列中。

公称型号(按密封形式区分)		主要尺寸(mm)				滚柱节圆直径	额定载荷(KN)		润滑孔		安装尺寸(mm)		重量(kg)
开式	密封型	d	D	B	r1(min)	dp	Cr	Cor	a	b	ds	Dh	重量(kg)
RA20013VMN	RA20013VUUMN	200	226	13	0.8	212	30	72.2	2.5	1.6	205	219	0.71
RA20013MN	RA20013UUMN	200	226	13	0.8	212	25.8	54.7	2.5	1.6	205	219	0.71
RA19013VMN	RA19013VUUMN	190	216	13	0.8	202	29.3	68.6	2.5	1.6	195	209	0.69
RA19013MN	RA19013UUMN	190	216	13	0.8	202	24.9	51.5	2.5	1.6	195	209	0.69
RA18013VMN	RA18013VUUMN	180	206	13	0.8	192	28.6	65.2	2.5	1.6	185	199	0.68
RA18013MN	RA18013UUMN	180	206	13	0.8	192	24.5	49.8	2.5	1.6	185	199	0.68
RA17013VMN	RA17013VUUMN	170	196	13	0.8	182	27.8	61.6	2.5	1.6	175	189	0.64
RA17013MN	RA17013UUMN	170	196	13	0.8	182	23.5	46.5	2.5	1.6	175	189	0.64
RA16013VMN	RA16013VUUMN	160	186	13	0.8	172	26.9	58.2	2.5	1.6	165	179	0.59
RA16013MN	RA16013UUMN	160	186	13	0.8	172	23.3	44.9	2.5	1.6	165	179	0.59
RA15008VMN	RA15008VUUMN	150	166	8	0.5	157	12.1	28.7	2	0.8	153.5	160.5	0.2
RA15008MN	RA15008UUMN	150	166	8	0.5	157	8.82	20.6	2	0.8	153.5	160.5	0.2
RA14008VMN	RA14008VUUMN	140	156	8	0.5	147	11.7	26.8	2	0.8	143.5	150.5	0.19
RA14008MN	RA14008UUMN	140	156	8	0.5	147	8.33	19.1	2	0.8	143.5	150.5	0.19
RA13008VMN	RA13008VUUMN	130	146	8	0.5	137	11.2	24.6	2	0.8	133.5	140.5	0.18
RA13008MN	RA13008UUMN	130	146	8	0.5	137	7.94	17.6	2	0.8	133.5	140.5	0.18
RA12008VMN	RA12008VUUMN	120	136	8	0.5	127	10.9	23	2	0.8	123.5	130.5	0.17
RA12008MN	RA12008UUMN	120	136	8	0.5	127	7.84	16.5	2	0.8	123.5	130.5	0.17
RA11008VMN	RA11008VUUMN	110	126	8	0.5	117	10.3	21.2	2	0.8	113.5	120.5	0.15
RA11008MN	RA11008UUMN	110	126	8	0.5	117	7.45	15	2	0.8	113.5	120.5	0.15
RA10008VMN	RA10008VUUMN	100	116	8	0.5	107	9.85	19.3	2	0.8	103.5	110.5	0.14
RA10008MN	RA10008UUMN	100	116	8	0.5	107	7.15	13.9	2	0.8	103.5	110.5	0.14
RA9508VMN	RA9508VUUMN	95	111	8	0.5	102	9.6	18.2	2	0.8	98.5	105.5	0.13
RA9508MN	RA9508UUMN	95	111	8	0.5	102	6.9	13.1	2	0.8	98.5	105.5	0.13
RA9008VMN	RA9008VUUMN	90	106	8	0.5	97	9.31	17.4	2	0.8	93.5	100.5	0.12
