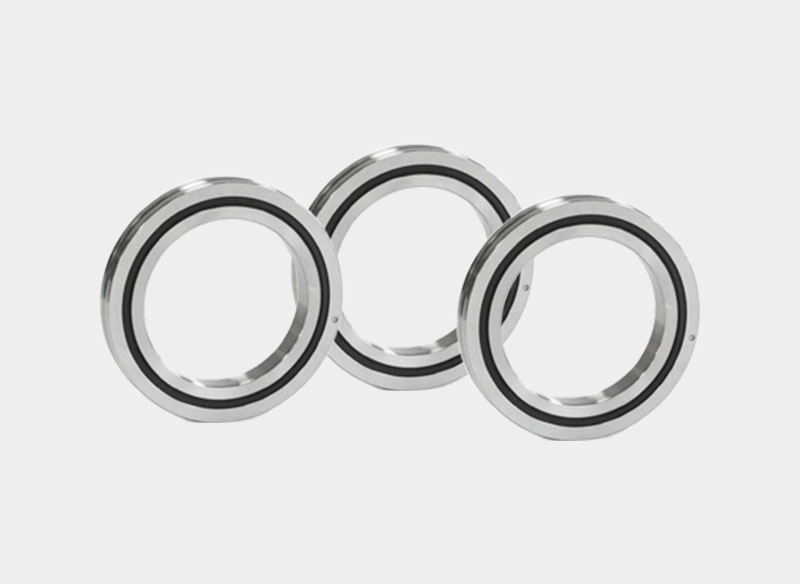

CRBH高刚性型

内外圈整体，超薄，由于采用了超薄设计而且内外圈没有安装孔，安装时需要法兰和支撑座固定，另外由于内外圈均为整体结构，安装对性能没有影响，能够获得稳定的旋转精度和扭矩，适用于外圈和内圈旋转场合。整体性交叉滚子轴承尺寸范围涵盖了目前主流需求，并开发超小型产品，尺寸下探至孔径10mm。CRBH型交叉滚子轴承尺寸范围：内径(10mm~300mm)，外径(26mm~360mm)，宽度(8mm~25mm)

公称型号(按密封形式区分)		主要尺寸(mm)				滚柱节圆直径	额定载荷(KN)		润滑孔(×4)	安装尺寸(mm)		重量(kg)
开式	密封型	d	D	B	r(min)	dp	Cr	Cor	do	ds	Dh	重量(kg)
CRBH30025MN	CRBH30025UUMN	300	360	25	1.5		112	245	2	312	348	5.29
CRBH25025MN	CRBH25025UUMN	250	310	25	1.5		102	207	2	262	298	4.97
CRBH20025MN	CRBH20025UUMN	200	260	25	1		92.3	169	2	212	248	4
CRBH20013VMN	CRBH20013VUUMN	200	226	13	0.6	212	30.2	74.3	2	205	219	0.78
CRBH20013MN	CRBH20013UUMN	200	226	13	0.6	212	29.2	72.2	2	205	219	0.71
CRBH19025MN	CRBH19025UUMN	190	240	25	1	211.9	41.7	82.9	2	202	222	2.99
CRBH19013VMN	CRBH19013VUUMN	190	216	13	0.6	202	29.3	69.9	2	195	209	0.74
CRBH19013MN	CRBH19013UUMN	190	216	13	0.6	202	28.2	68.6	2	195	209	0.69
CRBH18025MN	CRBH18025UUMN	180	240	25	1.5	210	84	143	2	195	225	3.44
CRBH18013VMN	CRBH18013VUUMN	180	206	13	0.6	192	28.7	67.6	2	185	199	0.71
CRBH18013MN	CRBH18013UUMN	180	206	13	0.6	192	27.6	65.2	2	185	199	0.68
CRBH17013VMN	CRBH17013VUUMN	170	196	13	0.6	182	27.8	63.2	2	175	189	0.675
CRBH17013MN	CRBH17013UUMN	170	196	13	0.6	182	26.5	61.6	2	175	189	0.64
CRBH16025MN	CRBH16025UUMN	160	220	25	1.5	188.6	81.7	135	2	173	204	3.14
CRBH16013VMN	CRBH16013VUUMN	160	186	13	0.6	172	27.3	61	2	165	179	0.62
CRBH16013MN	CRBH16013UUMN	160	186	13	0.6	172	25.9	56.3	2	165	179	0.59
CRBH15025MN	CRBH15025UUMN	150	210	25	1.5	178	76.8	128	2	164	194	3.16
CRBH15013MN	CRBH15013UUMN	150	180	13	0.6	164	27	53.5	2	157	172	0.68
CRBH1508VMN	CRBH1508VUUMN	150	166	8	0.3	157	12.1	28.7	1.2	153.5	160.5	0.22
CRBH1508MN	CRBH1508UUMN	150	166	8	0.3	157	10.3	28	1.2	153.5	160.5	0.2
CRBH14025MN	CRBH14025UUMN	140	200	25	1.5	168	74.8	121	2	154	185	2.96
CRBH14016MN	CRBH14016UUMN	140	175	16	1	154.8	25.9	50.1	2	147	162	1
CRBH1408VMN	CRBH1408VUUMN	140	156	8	0.3	147	11.7	26.8	1.2	143.5	150.5	0.205
CRBH1408MN	CRBH1408UUMN	140	156	8	0.3	147	9.8	25.9	1.2	143.5	150.5	0.19
CRBH13025MN	CRBH13025UUMN	130	190	25	1.5	158	69.5	107	2	143	174	2.82
